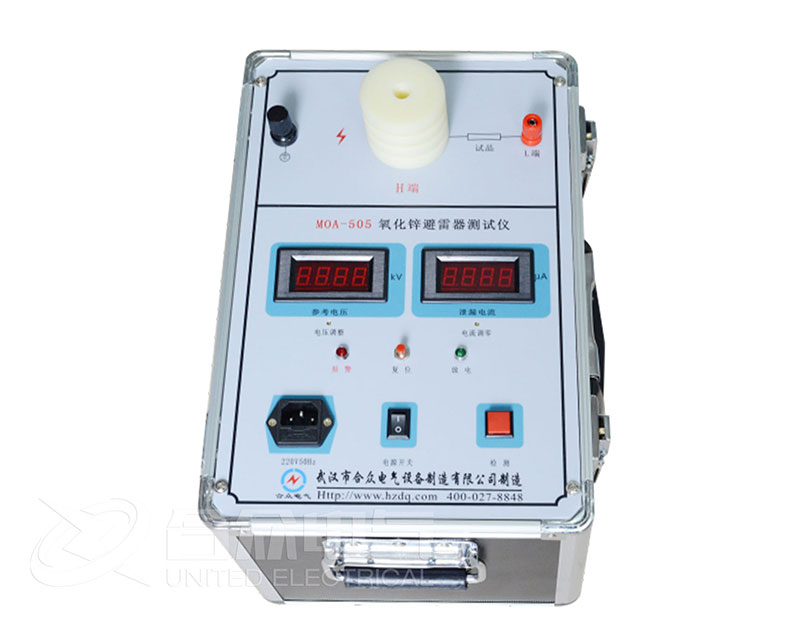

氧化鋅避雷器測試儀使用方法

1、打開儀器箱蓋，將儀器外殼牢固接地。

2、將避雷器的一端插入儀器的高壓套管內（H端），另一端用線夾夾住。或者用專用的絕緣線從高壓端引出外接試品。注意：不能空載升壓。

3、合上電源開關，儀器內部自檢后，報警燈亮，放電燈亮，兩塊表頭指示值為零±1個字。

4、按一下復位鍵，報警燈滅，氧化鋅避雷器測試儀進入檢測狀態，可以進行測試。

5、按下檢測按鈕約1秒鐘后松開，儀器自動完成MOA的全部檢測項目。

氧化鋅避雷器測試儀注意事項

（1）如果按下檢測按鈕報警燈亮，表明MOA的內部有接觸不良的缺陷，或者是外部接線不牢，待放電燈亮后，檢查外部接線是否有問題，或者更換試品后再按一下復位鍵，進行下一次檢測。

（2）如果報警燈不亮，表明MOA的內部接觸良好，接線無問題，儀器將自動進入測量U1mA和Id的狀態，并將測試的結果顯示在表頭上，待放電燈亮后，檢測結束，拆除試驗接線或者更換試品進行下一次測試。

氧化鋅避雷器測試儀調試及故障處理

1、儀器表頭的調零

儀器使用一段時間后，可能會需要調整一下。將儀器機芯從箱體中取出，啟動儀器，報警燈亮，（這時不要接入試品），按住檢測按鈕不放，調節指示表頭上的相應電位器，直到表頭指示分別為“零±1個字”為電壓和電流調零分別進行。

2、0.75U1mA的校準

將校準按鈕置0.75U1mA狀態，接好試品，按下檢測按鈕，讀取U1mA的電壓值后，松開檢測按鈕，此時儀器電壓馬上會變?yōu)榱硪粋€(gè)電壓值U1即0.75U1mA，兩者進行比校，如果U1=0.75U1mA，則不需調整；U1≠0.75U1mA，則進行適當?shù)恼{(diào)整，調整線路板上的相應電位器，直到U1=0.75U1mA。儀器校準后，能在相當長的時間由保證測量精度，不需頻繁調整。校準完畢，將校準按鈕置U1mA狀態。

3、氧化鋅避雷器測試儀誤差調整

儀器使用一段時間后，如果發現有誤差，則可進行調整，接好試品后，如果U1mA值確定，假設為27.0kV，按住檢測按鈕不放，看電壓表的指示值是否與試器的參考電壓U1mA（27.0kV）相等，如不相等，調整電壓表表頭左邊的其準電位器，調整完畢，松開檢測按鈕。（見后面1圖，基準的電壓的調整）

4、簡易故障的處理

如果電流表表頭顯示“[[[”或者和到零時，說明電流回路的輸入保護級運放（CA3140E）IC1相當于保險管損壞，更換配置的元件。
