用電檢查儀的主要功能

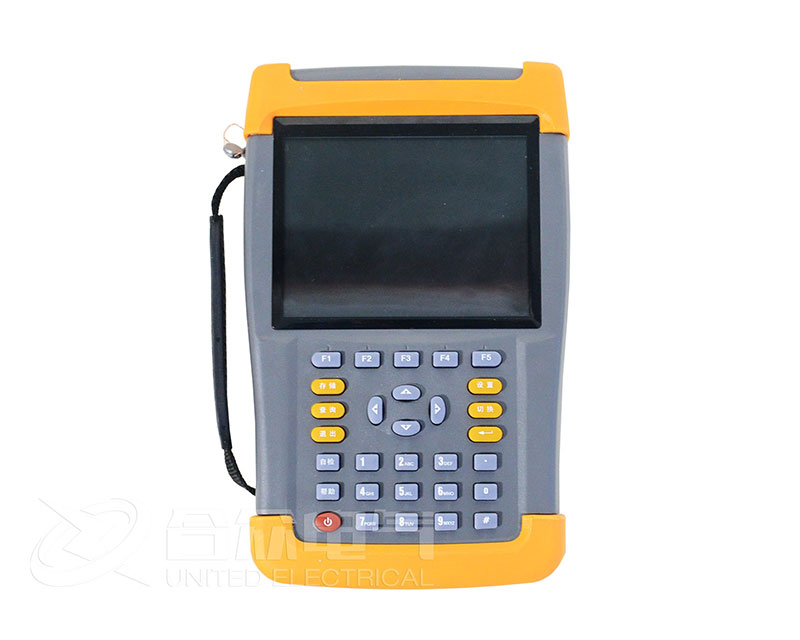

用電檢查儀是用于電力系統現場檢測的多功能儀器，主要用于以下場景：

電能計量核查

檢測電能表誤差（對比表計與標準值）。

判斷是否存在竊電行為（如電流短路、電壓開路、相位異常等）。

電氣參數測量

電壓、電流、功率（有功/無功/視在）、功率因數、頻率、諧波含量等。

接線檢查

三相四線/三相三線接線正確性（如相位角、相序）。

識別CT/PT極性錯誤或反接。

負荷監測

實時記錄負荷曲線，分析用電異常。

諧波分析

檢測電壓/電流諧波畸變率（THD）。

工作原理

信號采集

通過電壓鉗（接入PT二次側）和電流鉗（接入CT二次側）獲取信號。

采用高精度ADC模數轉換，將模擬信號轉為數字信號。

數據處理

基于FFT（快速傅里葉變換）分析諧波和相位。

計算功率、電能等參數

誤差比對

將實測值與電能表讀數對比，計算相對誤差

試驗方法

1. 電能表誤差檢測

步驟：

a. 接入電壓（并聯）和電流（串聯），確保極性正確。

b. 設置儀器的電壓/電流量程（如220V、5A）。

c. 選擇電能表類型（三相四線/三相三線）。

d. 對比儀器顯示的電能值與電能表讀數，計算誤差。

標準：誤差≤±0.5%（合格，依據JJG 596-2012《電子式電能表檢定規程》）。

2. 竊電檢查

常見方法：

電流異常：檢測CT二次電流是否被短接（電流鉗顯示值遠低于實際負荷）。

電壓異常：檢查PT二次電壓是否失壓（如B相電壓為零可能是竊電）。

相位分析：正常時三相電壓夾角120°，異常可能人為調整相位。

3. 接線檢查

步驟：

a. 測量三相電壓、電流幅值及相位角。

b. 繪制矢量圖，判斷相序（正序應為A-B-C）。

c. 檢查CT極性（如電流方向與標稱一致）。

試驗標準

電能計量

依據《DL/T 448-2016 電能計量裝置技術管理規程》：

Ⅰ類電能表誤差限：±0.2%（有功），±0.5%（無功）。

現場校驗周期：高壓用戶每6個月一次。

諧波限值

依據《GB/T 14549-1993 電能質量 公用電網諧波》：

10kV電網電壓THD≤4%，奇次諧波（如5次）≤3.2%。

接線安全

CT二次側不得開路，PT二次側不得短路（防止爆炸）。
